PE系列颚式破碎机

    颚式破碎机主要工作部件是由固定颚板和活动颚板组成，活动颚板对固定颚板作周期性往复运动，物料在两颚板之间被压碎。适用于粗、中碎硬质物料和中硬质物料。分粗颚和细颚两种形式。

工作原理

    颚式破碎机主要用于抗压强度不超过320兆帕的各种物料的中碎（细颚式破碎机）、粗碎作业。工作时，电动机通过皮带轮带动偏心轴旋转，使动颚周期地靠近、离开定颚，从而对物料有挤压、搓、碾等多重破碎，使物料由大变小，逐渐下落，直至从出料口排出。

结构简述

   整机主要包括：机架、固定颚板、护板、肘板、楔块、垫板、弹簧、拉杆、动力、动颚总成。动颚总成包括：偏心轴、飞轮、皮带轮、动颚、活动颚板、颚板楔铁、肘板座、轴承等。

   电动机经皮带传动带动偏心轴转动。通过偏心轴的偏心运动使动颚产生摆动，造成对物料的挤压。动颚上装有动颚板。动颚板和固定颚板有相啮合齿。活动颚板的上部有楔铁通过螺栓把活动颚板压紧固定。楔铁上有凸起齿插入活动颚板的凹槽，防止动颚板侧动。固定颚板的两侧有两耳支承在机体的两挡铁上，两耳的斜度和护板的斜度相吻合，通过护板楔紧固定。肘板的两端有肘板垫，肘板垫通过螺栓固定。

产品特点

1.结构简单、维修使用方便；

2.性能稳定，运营成本低；

3.处理能力大，使用寿命长等特点。

应用范围

  该设备已广泛运用于矿山、冶炼、建材、公路、铁路、水利等部门。

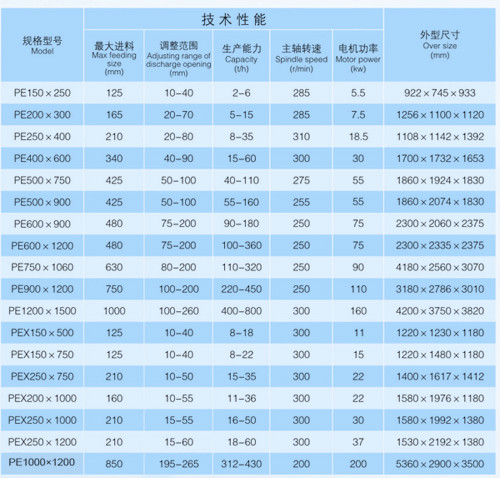

技术参数
