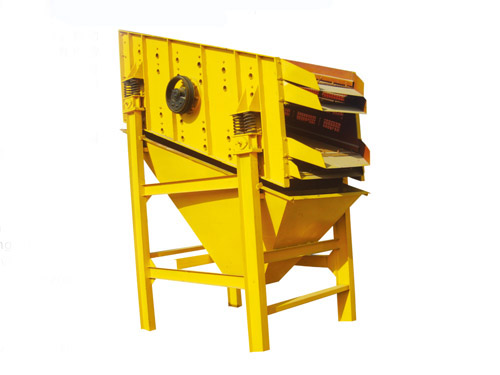

产品名称：自定中心座式振动筛
产品编号：20101215105422891
规格型号：
简 介：

LS系列自定中心振动筛

工作原理

    本系列振动筛属圆振动筛类型。电机经皮带传动带动振动器旋转。振动器主轴是偏心轴，偏心轴的两端装有皮带轮。皮带轮是偏重轮，其上固定有扇形配重块。由于偏重旋转产生激振力，带动筛箱振动，机体的质点基本在一平面上沿圆形轨迹运动，使筛箱上的物料产生抛掷动力，一定粒度的物料穿过筛孔，不能穿过的物料则留在筛面上，从而实现筛分过程。

结构简述

    整机包括主机、机架、分料溜槽三大部分。

    主机由筛箱、振动器、动力、弹簧及支架、出料斗组成。

    电机经V带传动带动振动器旋转，使筛箱产生振动。筛箱支撑在两侧的弹簧上。筛网两侧折弯后经张紧板拉紧固定在两侧板上。筛网的前后端由压条压紧。筛网的中部，下有橡胶板支撑，防止筛网磨损，上面有压条压紧在橡胶板上。

    在弹簧支座上有侧面止动弹簧4个，防止筛箱的侧面晃动。

    筛上物经一层出料斗排出。下层筛出物料经前端和机架上的出料斗排出。

    机架和分料溜槽是便于物料输送而设的，应根据用户使用条件定制。用户也可用混凝土砌筑。

 应用范围
     适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。



技术参数
